CanNeed · CanNeed-FMS-2000

Sistema Automático de Medição Front End

A AT2E não possui equipamento similar

Aplicações

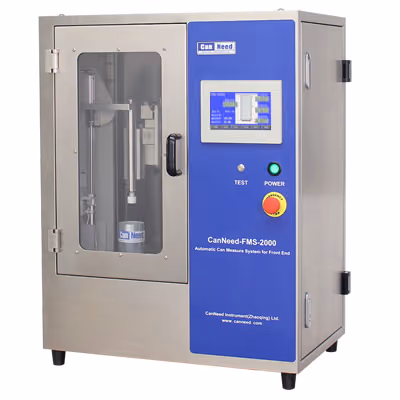

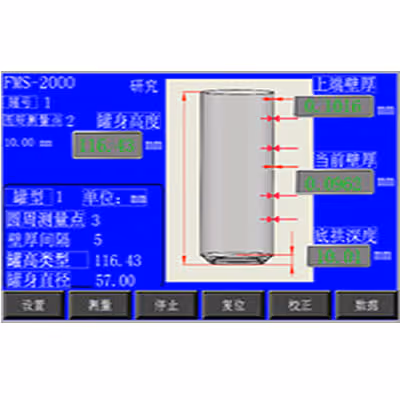

O Sistema Automático de Medição Front End CanNeed-FMS-2000 é uma solução de alta precisão para medir a profundidade do fundo, a altura da lata e a espessura de parede (topo e meia-parede) de latas de 2 peças. Desenvolvido para o controle de qualidade rigoroso na produção de alimentos e bebidas, o sistema utiliza um medidor de calibração padrão, micrômetros importados de alta exatidão e controle por CLP com tela touch-screen intuitiva. Seu projeto versátil atende a diversos tamanhos de lata sem a necessidade de trocas demoradas de fixação.

Processo de teste:

-As amostras giram automaticamente ao iniciar o ciclo.

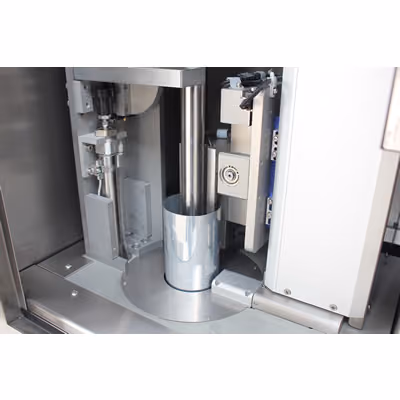

-Três sensores pneumáticos realizam as medições simultaneamente, com até 50 pontos de amostragem por rotação.
-Medição automática da profundidade do fundo, altura da lata e espessura de parede.
-Os dados de medição são exportados diretamente pela interface RS232 para integração com CEP (SPC).

Vantagens

• Eficiência: A medição automática reduz o tempo de ciclo e elimina o erro humano.
• Versatilidade: Atende a múltiplos diâmetros e alturas sem ajustes manuais de fixação.
• Precisão: Sensores de alta exatidão garantem repetibilidade e reprodutibilidade (R&R) superiores.
• Exatidão: A orientação vertical de medição evita os erros associados aos métodos tradicionais com lata invertida.
• Durabilidade: Cabeçote de medição em liga dura e componentes industriais de padrão mundial.
• Segurança: Equipado com porta de proteção e intertravamento de segurança para evitar lesões ao operador.
• Conectividade: Saída direta de dados para PC ou sistemas CEP (SPC) via RS232, agilizando os relatórios de qualidade.

Parâmetros técnicos

  • Tipo de amostra: latas de 2 peças
  • Faixa de diâmetro: 202 (50 mm) a 211 (57 mm)
  • Faixa de altura: 88 mm a 190 mm
  • Itens de inspeção: profundidade do fundo, altura da lata, espessura de parede
  • Resolução: 0,01 mm (profundidade/altura); 0,001 mm (espessura)
  • Alimentação de ar: 6 bar
  • Saída de dados: RS232C
  • Alimentação elétrica: 220V/50Hz
  • Dimensões: 720 x 570 x 900 mm
  • Peso: 75 kg
