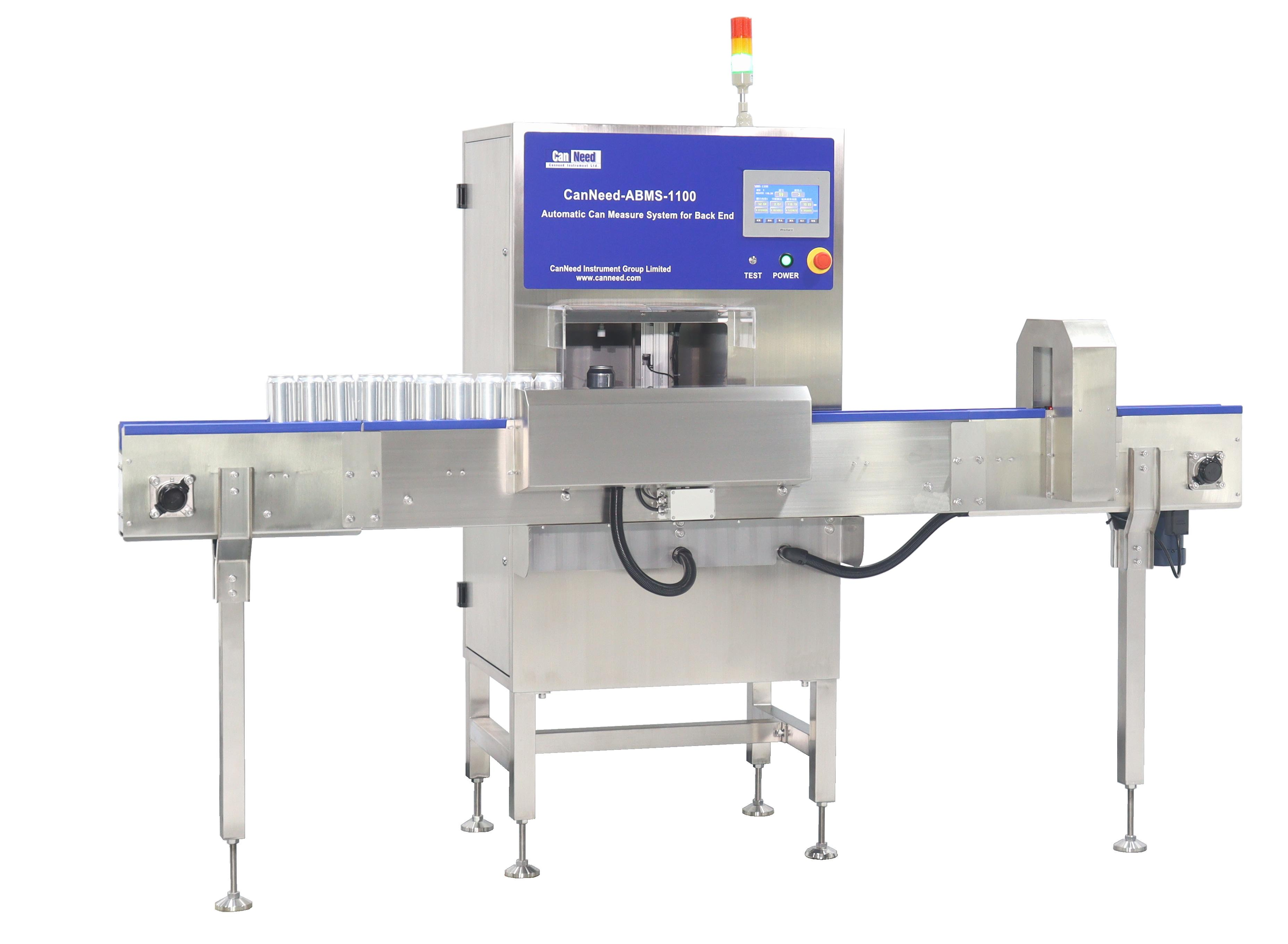

Medidor automático de latas ABMS-1100 com carregamento por braço robótico
CanNeed · CanNeed-ABMS-1100

Sistema Automático de Medição Back End

A AT2E não possui equipamento similar

Aplicações

O CanNeed-ABMS-1100 é um medidor dimensional completo de latas, totalmente automático e sem necessidade de operador, projetado para controle de qualidade de alta eficiência na indústria de fabricação de latas. Utiliza medição por contato de alta precisão para inspecionar automaticamente a altura do corpo, a profundidade do domo, o diâmetro interno da extremidade da lata e a largura do flange em latas de duas peças, garantindo resultados consistentes e repetíveis e reduzindo custos de mão de obra.

Processo de Medição

1. Alimentação Automática: Alimentadores opcionais de canal único ou múltiplos canais transportam as amostras até a área de inspeção.

2. Manipulação Robótica: Um braço robótico inteligente posiciona a lata para rotação e medição automáticas.

3. Inspeção de Precisão: Sensores com acionamento pneumático inspecionam a amostra em 1 a 50 pontos por rotação.

4. Integração de Dados: Os resultados são salvos automaticamente e transmitidos ao seu sistema SPC para análise em tempo real.

Principais Vantagens

  • Versatilidade: Atende diâmetros de corpo 202, 204, 209 e 211, com alturas de 88 a 200 mm, sem troca de dispositivos de fixação.
  • Durabilidade: Gabinete em aço inoxidável e pontas de medição em carbeto de tungstênio para confiabilidade de longo prazo.
  • Eficiência: Inclui separação automática e canal dedicado para amostras não conformes, facilitando a análise de causa raiz.
  • Manutenção: Compartimentos elétrico e mecânico separados permitem fácil acesso e manutenção.

Especificações Técnicas

  • Resolução: 0.005mm
  • Exatidão: ±0.02mm
  • Velocidade de Teste: 120s/lata (3 pontos/rev)
  • Temperatura de Operação: -20℃ a 50℃
  • Alimentação de Ar: ar comprimido seco a 4-6 bar
  • Alimentação Elétrica: 220V/50Hz
  • Dimensões: 2700 x 1000 x 2000 mm (com alimentador)
  • Peso: 260kg (com alimentador)

Veja o Sistema Automático de Medição ABMS-1100 em funcionamento.
